닌텐도 스위치 써멀 구리스 재도포 및 커펌 모드칩 이식



닌텐도 스위치2가 발매되면서 닌텐도 스위치1의 매물들이 넘쳐나고 있다

스크린에 스크레치가 있고  커펌 가능한 닌텐도 스위치 초기형을  헐값에 입양했다

커펌 가능한 닌텐도 스위치 초기형  의 경우 2017년에서 2018년 3월에 제조된 기기들로서 써멀 구리스가 완전히 말라버린 경우가 대부분이다

어차피 헐값에 입양한 녀석이라서 써멀 구리스를 재도포 하면서 커펌 모드칩도 이식해 보기로 했다

써멀 구리스 재도포와 커펌 모드칩 이식에 필요한 준비물은 하단에 정리해 두었다

업자가 아니고 개인적 호기심에 진행해본 것이니 과몰입은 금지하자





인터넷 검색창에 "닌텐도 스위치 분해"라고 치면 수많은 블로그들이 검색된다



닌텐도 스위치 배터리 교체하기 게시글을 참고해서 분해했다

닌텐도 스위치 배터리 교체하기 (닌텐도 스위치 분해하기)





닌텐도 스위치 커펌 모드칩 이식 방법은 Hwfly Picofly Core RP2040 ModChip Installation Guide // Nintendo Switch V1 유투브 동영상을 참고하였다







분해 후 쿨링 방열판 상태이다.

예상했듯이 써멀 구리스는 바싹 말라서 제 역할을 못하고 있다.



커펌 모드칩은 알리 익스프레스에서 개당 만원씩에 구매할 수 있다

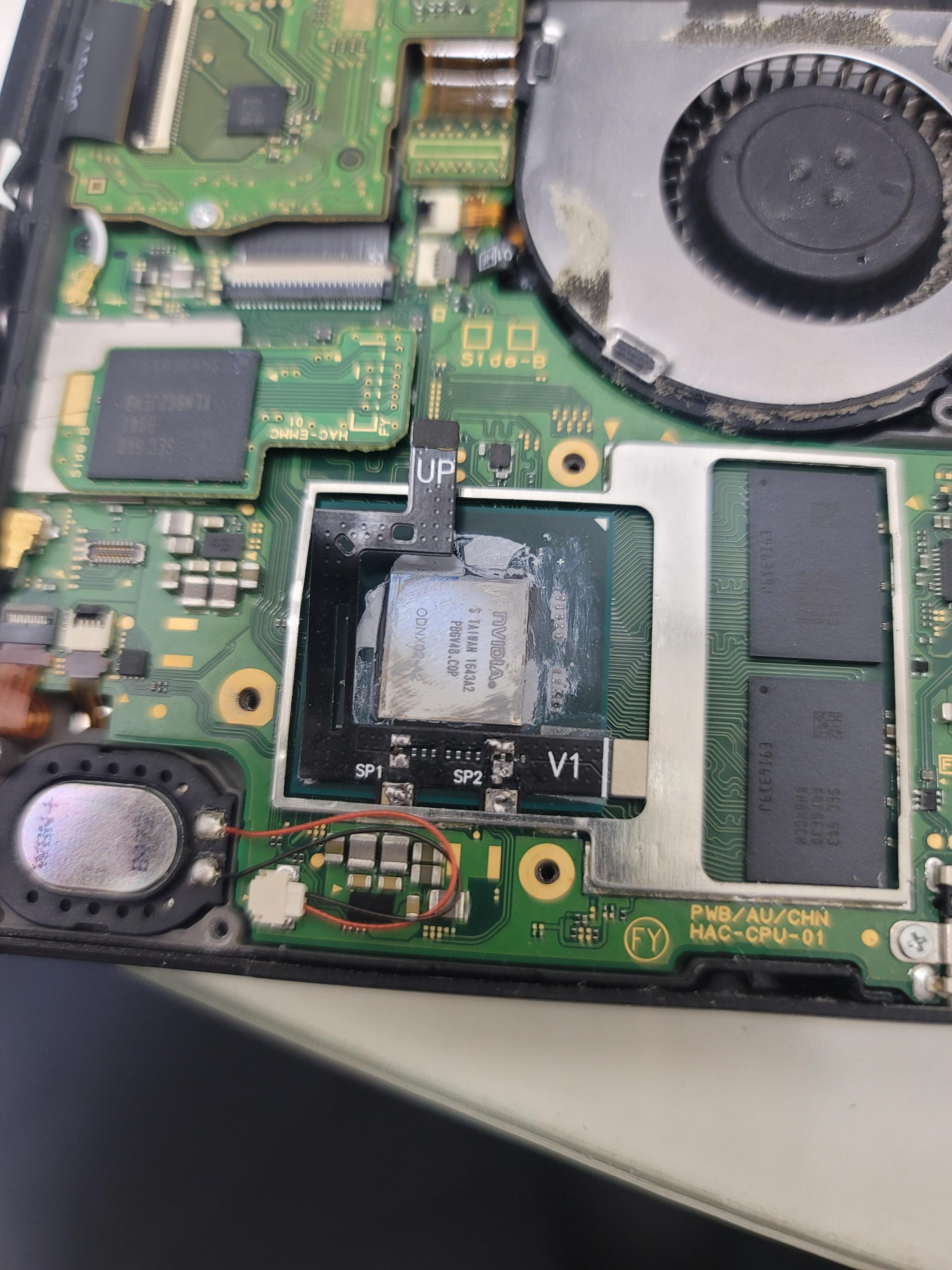

아래 사진은 모드칩을 이식하기 위해서 자리를 잡고 있는 장면이다.



아래는 모드칩 납땜을 완료하고 eMMC 까지 이식한 상태이다



배터리를 연결하고 전원 버튼을 눌렀을때 아래와 같이 "No SD Card" 가 나온다면 이식 성공이다



모드칩의 동작을 확인하니 신기했다

신나게 조립하고 다시 켰는데 바로 문제가 발생했다.

바로 WIFI 를 사용할 수 없는 문제가 발생한 것이다

급하게 인터넷 검색창에 "에러코드 2110-1118" 를 치니 아래 동영상에서 원인을 확인할 수 있었다



닌텐도스위치 와이파이 접속불가 (에러코드 2110-1118) 수리 (Nintendo Switch WIFI problem repair / Error code 2110-1118)





동영상에서 원인을 자세히 알려주시는데 써멀 구리스 재도포를 위해서 CPU 뚜껑을 따는 과정에서 WIFI 와 관련된 커패시터 하나를 날려 버린 것이였다

닌텐도 스위치의 커패시터는 개미 머리보다 작다.

위 동영상은 상급 땜질 능력을 보여주시는데... 저것까지 따라 할 수 있을지는 자신이 없다 ㅜㅜ

닌텐도 스위치의 써멀 구리스 재도포를 위해서 CPU 뚜껑을 딸때 주변의 커패시터를 주의하기 바란다





커패시티에 대한 자세한 내용은 스위치 커패시터 파손복원 이라는 글에서 자세히 설명되어있다. 블로그 주인장의 글 솜씨가 꽤 수준급이다

스위치 커패시터 파손복원







그리고 Switch V1/V2 - Easy Picofly Installation 유투브 동영상도 모드칩 이식 방법이 잘 소개되어 있으니 참고 할만하다





닌텐도 스위치 써멀 재도포 및 커펌 모드칩 이식을 위한 준비물

이름	용도
분해용 드라이버	닌텐도 스위치 뒤판에 붙어 잇는 4개의 나사를 풀기 위해서 Y자 드라이버 (Y0.6 규격) 를 준비한다 나머지 나사를 풀기 위해서 1.5mm 규격의 십자 드라이버 (PH000) 를 준비한다 오픈 마켓이나 다이소에서 구매한다
알콜과 면봉	이미 굳어버린 써멀 구리스를 제거하는 용도로 사용한다 주변 약국에서 구매한다
써멀 구리스	CPU 의 열전도를 높여서 온도를 낮추기 위해서 도포하는 구리스 오픈 마켓에서 "써멀 구리스"라고 검색해서 구매한다
양면 테이프와 절연 테이프	양면 테이프 중에 제일 얇은 것을 준비하면 모드칩의 위치를 미리 고정할 수 있어서 편하게 납땜을 할 수 있다 eMMC 의 위치가 바뀌기 때문에 절연 테이프를 사용하는 것이 안정성을 높이는 방법이다
납땜용 인두와 납	가능하면 제일 얇고 뽀족한 촉을 사용한다
납땜보조 플럭스	개미 머리보다 작은 커패시터를 납땜하려면 반드시 필요한 보조 액체 납땜 작업을 할 때 금속 표면의 산화물을 제거하고 납이 잘 퍼지도록 도와주는 물질
닌텐도 스위치 커펌 모드칩	닌텐도 스위치 커펌 모드칩은 초기형 V1 / 개선형 V2 / OLED / Lite 용으로 나뉘어 있다 알리 익스프레스에서 구매한다
