USBTreeViewer 로 연결된 USB 장치의 속도 확인하기

이전에 USB 장치의 속도 확인하기 라는 토픽으로 글을 올린적이 있었다

특별한 툴이나 앱 없이 윈도우 장치관리자에서 확인해볼 수 있는 제일 쉬운 방법이였다



그런데 많은 사람들이 모르고 있는 툴이 하나 있다

USBTreeViewer 라는 툴이며 자신이 보유하고 있는 장비의 USB 연결 상태의 매우 상세한 정보를 보여준다

이전에 4K 60Hz 지원 HDMI to USB3.0 캡쳐? 라는 글에서 사용한 장비로 확인해보자





툴을 받기 위해서 USB Device Tree Viewer Download 페이지로 이동한다

해당 페이지는 USBTreeViewer 의 실행 화면이 자세히 설명되어 있다

USBTreeViewer 는 설치 과정 없이 바로 실행할 수 있다.





아래 이미지는 USBTreeViewer 로 USB3.0 capture 가 USB 2.1 에 물려 있는 것을 확인할 수 있다

USB Version: 2.0 (480Mbit/s) 라고 명확히 표기되어 있다

USB3.0 캡쳐 장비가 USB2.0 으로 물려있는 화면





아래 이미지는 USB3.0 capture 를 PC 에 직결하여 USB 3.0 에 물려 있는 것을 확인한 장면이다

(다만 여기서도 여전히 USB Version: 2.0 (480Mbit/s) 인 것을 확인할 수 있다)

USB3.0 캡쳐 장비가 USB2.0 으로 물려있는 화면

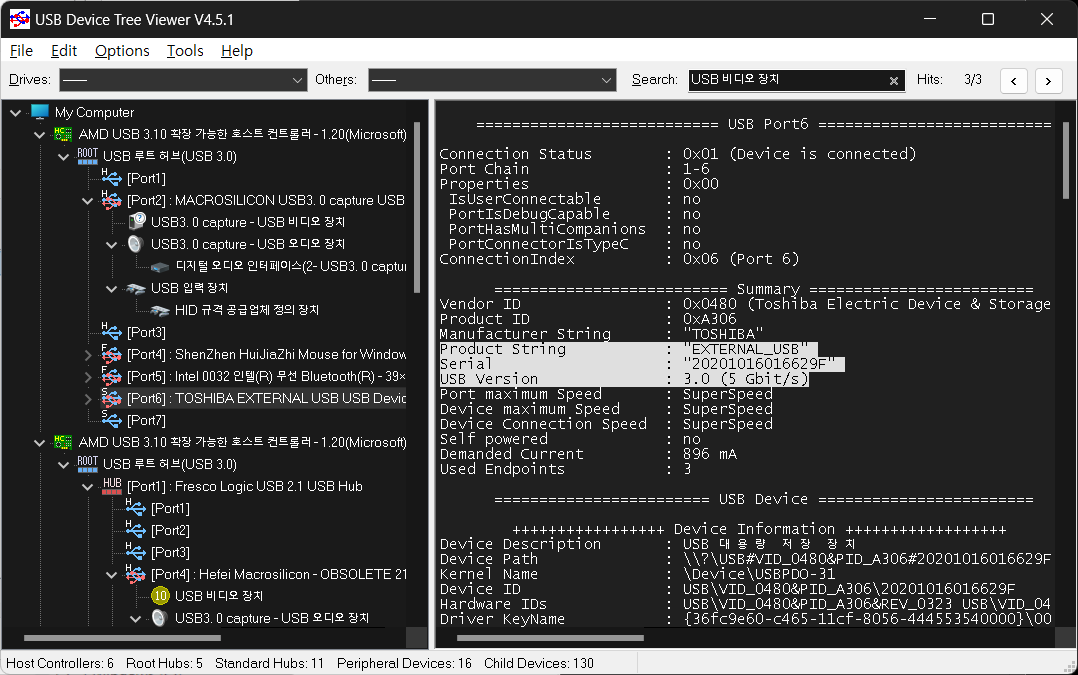

참고로 USB 3.0 HDD 장비를 USB 3.0 에 연결했을 경우 다음과 같이 "USB Version: 3.0 (5 Gbit/s)" 의 형태로 표기된다

HighSpeed 는 USB 2.0 이며 SuperSpeed 가 USB 3.0 이다.



실제 FullHD 60Hz 를 비 압축으로 전송시 약 2Gbps 가 필요하다

하지만 주사율을 낮추고 영상을 압축하면 16Mbps~294Mbps 의 전송 속도로도 가능하다

이론상 USB 2.0 은 480Mbit/s 이고 메가 바이트로 바꾸면 480Mbit/s / 8 = 60Mbps 가 된다

따라서 여기서 얻은 결론은 시중에 HDMI to USB 캡쳐 장비들의 USB 3.0 지원은 FullHD 30Hz 의 영상 녹화라면 의미 없다는 것이다





생각보다 윈도우에서 USB 장비들의 실질적인 상태를 확인하기 어려운 경우가 많다

이번에 소개한 USBTreeViewer 가 S/W 적으로 확인할 수 있는 제일 좋은 솔루션이 될 것 같다



특히 이번에 HDMI to USB 캡쳐 장비들의 USB 연결 속도를 확인해보면서 느낀 것은 마이크로소프트가 사용자에게 조금더 상세한 하드웨어 표기 앱을 제공하면 좋겠다는 생각이 들었다
